GRP/FRP/SMC paneelwatertank?
Materiaal:
Gemaakt van glasvezelversterkt kunststof (GRP), ook wel bekend als fiberglass reinforced plastic (FRP) of sheet molding compound (SMC), dat zeer duurzaam en corrosiebestendig is.
Modulair paneelontwerp:
Meestal opgebouwd uit modulaire panelen, waardoor de grootte en vorm eenvoudig kunnen worden aangepast aan specifieke vereisten.
Hygiënisch en veilig voor drinkwater:
Geproduceerd volgens hygiënische normen, voor een schone en veilige wateropslag.
Niet giftig en laat geen schadelijke stoffen in het water achter.
Corrosie- en UV-bestendigheid:
In tegenstelling tot stalen tanks roesten GVK-tanks niet en zijn ze bestand tegen UV-straling, waardoor ze geschikt zijn voor gebruik buitenshuis.
Lichtgewicht en eenvoudige installatie:
Vergeleken met tanks van beton en staal zijn GVK-tanks lichter, waardoor ze gemakkelijker te transporteren en te installeren zijn.
toepassingen:
Gebruikt in gemeentelijke watervoorziening, brandbestrijdingssystemen, landbouw, commerciële gebouwen en industriële faciliteiten.
Koreaanse GRP/FRP/SMC modulaire watertank, gemaakt in China.
Wij zijn gespecialiseerd in het ontwerp van Koreaanse FRP (vezelversterkte kunststof) watertanks en bieden zowel OEM- als ODM-services aan. Hieronder vindt u een gedetailleerd overzicht van uw expertise:
OEM (productie van originele apparatuur)
Klanten zorgen voor het ontwerp, de specificaties en de branding, terwijl u zich bezighoudt met de productie.
Zorgt voor naleving van internationale normen zoals SS245, ISO 9001 en andere relevante certificeringen.
Geschikt voor sectoren die behoefte hebben aan duurzame, corrosiebestendige en lichtgewicht wateropslagoplossingen, waaronder gemeentelijke projecten, industriële toepassingen en commerciële gebouwen.
ODM (originele ontwerpproductie)
U produceert niet alleen, maar verzorgt ook het complete productontwerp en de technische ontwikkeling.
Denk hierbij aan structurele optimalisatie, verbeterde harsformules, verbeterde UV-bestendigheid en op maat gemaakte modulaire assemblageoplossingen.
Biedt klanten end-to-end oplossingen, van productontwikkeling tot massaproductie, waarbij hoge prestaties en duurzaamheid worden gegarandeerd.
Voordelen van het Koreaanse FRP-watertankontwerp
Hoge sterkte en duurzaamheid – Ontworpen om bestand te zijn tegen zware omgevingsomstandigheden, waaronder extreme temperaturen en blootstelling aan chemicaliën.
Lichtgewicht en corrosiebestendig – Ideaal voor toepassingen waar traditionele stalen tanks te maken kunnen krijgen met corrosieproblemen.
Flexibel en aanpasbaar – Dankzij het modulaire ontwerp zijn transport, montage en aanpassing aan de wensen van de klant eenvoudig.
Energiezuinig en duurzaam – Vervaardigd met behulp van geavanceerde harstechnologieën om de milieubelasting te verminderen en tegelijkertijd een lange levensduur te garanderen.
Schuimafdichtingstape
RVS flenzen
Externe ladder
Binnentrap van FRP-watertank
C-kanaal skid basis
Interne veterstangplaat
Veterstang
GRP-watertank ontluchtingsventiel
Functie: Een zeer sterk, lichtgewicht paneel dat wordt gebruikt voor de constructie van GRP (glasversterkte kunststof) watertanks.
Materiaal: Met glasvezel versterkt kunststof, bekend om zijn corrosiebestendigheid, duurzaamheid en lichte gewicht.
Toepassing: Wordt veel gebruikt in industriële, commerciële en gemeentelijke wateropslagtoepassingen en garandeert langdurige prestaties onder uiteenlopende omgevingsomstandigheden.
2. Schuimafdichtingstape
Functie: Wordt gebruikt voor afdichting tussen watertankpanelen om waterlekkage te voorkomen en voor demping te zorgen.
Materiaal: Meestal gemaakt van EPDM, PE, PU of siliconen schuim, met waterdichte, weerbestendige, UV-bestendige en hittebestendige eigenschappen.
Toepassing: Onmisbaar voor modulaire watertankmontage, zorgt voor een veilige en waterdichte afdichting.
3. Flenzen van roestvrij staal
Functie: Voor het aansluiten van leidingen en fittingen op de watertank, waardoor een veilige en lekvrije verbinding ontstaat.
Materiaal: roestvrij staal (SS304/SS316), biedt een hoge corrosiebestendigheid.
Toepassing: Geschikt voor zowel drinkwater- als industriële toepassingen, waarbij een betrouwbare waterstroom en systeemintegratie worden gegarandeerd.
4. Externe ladder
Functie: Biedt veilige toegang voor onderhoud en inspectie van de watertank.
Materiaal: Gegalvaniseerd staal, roestvrij staal of aluminium, met optionele antislip sporten.
Toepassing: Geschikt voor grote tanks waar regelmatige inspectie of reiniging vereist is, conform de veiligheidsvoorschriften.
5. Interne FRP-ladder
Functie: Biedt veilige toegang tot de binnenkant van de watertank voor reiniging, inspectie en onderhoud.
Materiaal: FRP/GRP, roestvrij staal of gegalvaniseerd staal. FRP/GRP wordt aanbevolen vanwege de betere corrosiebestendigheid en het verminderde risico op waterverontreiniging.
Toepassing: Geïnstalleerd in de watertank, met name geschikt voor langdurig gebruik in vochtige en corrosieve omgevingen. De interne FRP/GRP-trappen roesten niet, bladderen niet af en geven geen metaalverontreinigingen af aan het opgeslagen water. Dit draagt bij aan een schonere en veiligere waterkwaliteit voor drinkwater- en industriële wateropslag.
6. C-kanaal skid basis
Functie: Dient als een structureel fundament voor de watertank, waardoor deze van de grond wordt verhoogd om corrosie te voorkomen en de stabiliteit te verbeteren.
Materiaal: Thermisch verzinkt staal of roestvrij staal, roestbestendig en duurzaam.
Toepassing: Gebruikt in industriële en commerciële watertanks waar een sterke basis nodig is om de belasting gelijkmatig te verdelen.
7. Interne veterstangplaat
Functie: Versterkt de interne structuur van de tank en voorkomt vervorming door waterdruk.
Materiaal: Gegalvaniseerd staal of roestvrij staal.
Toepassing: Essentieel voor grote of grote watertanks, om de structurele integriteit op lange termijn te waarborgen.
8. Veterstang
Functie: Zorgt voor extra versteviging en ondersteuning van de binnenkant van de tank, waardoor de panelen beter bestand zijn tegen de interne waterdruk.
Materiaal: Gegalvaniseerd staal of roestvrij staal, ontworpen voor zware toepassingen.
Toepassing: Wordt gebruikt in modulaire paneelwatertanks, waardoor een hoge duurzaamheid onder verschillende drukcondities wordt gegarandeerd.
9. GRP-ontluchter voor watertank (2 inch/4 inch, gelijk aan DN 50 en DN 100)
Functie: Zorgt voor een verstelbare hoogte en waterpas ondersteuning voor de watertank, vooral op oneffen ondergrond.
Materiaal: Gegalvaniseerd staal of roestvrij staal, met verstelbare bouten voor nauwkeurige hoogteregeling.
Toepassing: Ideaal voor installaties op onregelmatige terreinen, biedt flexibiliteit en stabiliteit.
10. Verstelbare ondersteuningsbasis (optioneel)
Functie: Zorgt voor een verstelbare hoogte en waterpas ondersteuning voor de watertank, vooral op oneffen ondergrond.
Materiaal: Gegalvaniseerd staal of roestvrij staal, met verstelbare bouten voor nauwkeurige hoogteregeling.
Toepassing: Ideaal voor installaties op onregelmatige terreinen, biedt flexibiliteit en stabiliteit.
Hoe maak je een modulair paneel voor een watertank van GRP/FRP/SMC in Korea?
1. Voorbereiding van de grondstoffen: Voorgemengde hars met glasvezelversterking, vulstoffen, katalysatoren en pigment.
2. Snijden en wegen: SMC-platen worden op de gewenste maat gesneden en zorgvuldig gewogen om het volume van de matrijs te evenaren.
3. Voorbereiding van de mal: De stalen mallen (boven- en ondermal) worden gereinigd en voorzien van een lossingsmiddel.
4. Warmpersvormen: Het SMC-materiaal wordt in de mal geplaatst met een extra laag glasvezeldoek en de temperatuur wordt gedurende enkele minuten verhoogd tot ongeveer 130-150 °C.
5. Ontvormen: Na het uitharden wordt het paneel uit de mal verwijderd.
6. Oppervlakteafwerking: Sommige panelen worden geschuurd of gepolijst voor een gladder oppervlak.
7. Boren en randafwerking : Boor gaten voor bouten, verbindingsstukken en flenzen. (Koreaanse FRP (SMC) watertankpanelen zijn ontworpen met alle vier zijden in een rechte hoek van 90 graden . Deze haakse randconstructie zorgt voor een nauwkeurige uitlijning en een goede afdichting tussen aangrenzende panelen tijdens de montage.)
8. Kwaliteitscontrole: Maatcontroles (lengte, breedte, dikte) en visuele inspectie (scheuren, luchtbellen, afwerking) en mechanische tests (buigsterkte, waterabsorptie, slagvastheid).
9. Verpakking en opslag: De panelen worden gestapeld en verpakt met behulp van schuim- of kartonnen scheidingswanden.
Lichttransmissietest voor watertankpanelen – Bescherming van waterkwaliteit en gezondheid
We voeren lichtdoorlatendheidstests uit op individuele panelen van watertanks om hun lichtblokkerende werking bij fel zonlicht te evalueren. Een goede ondoorzichtigheid helpt voorkomen dat zonlicht de tank binnendringt, waardoor het risico op algengroei in het opgeslagen water wordt verminderd. Deze test richt zich niet alleen op de materiaaleigenschappen en productkwaliteit, maar ook op de gezondheid en veiligheid van wateropslag, waardoor klanten een schonere, veiligere en betrouwbaardere watertankoplossing krijgen.
Lichttransmissietest van het dakpaneel (10.5 kg)
Niet-lichtdoorlatend, waardoor algengroei wordt tegengegaan en de gezondheid wordt beschermd.
GRP/FRP/SMC Watertankpaneel Kwaliteitscontrole-Hydrostatische druktest vóór het verpakken (voor elke bestelling)
Hydrostatische druktesten vormen een cruciaal kwaliteitscontroleproces dat wordt gebruikt om de sterkte , afdichtingsprestaties en duurzaamheid van GRP-watertankpanelen te verifiëren. Elk GRP-watertankpaneel ondergaat vóór levering een strenge waterdruktest om te garanderen dat het voldoet aan de structurele en veiligheidsnormen.
Tijdens de test worden de panelen in een tankgedeelte gemonteerd en onder gecontroleerde druk met water gevuld , waarmee de krachten worden gesimuleerd waaraan ze in de praktijk zullen worden blootgesteld. Dit helpt te bevestigen dat:
-
Er zijn geen lekkages bij de paneelverbindingen of flenzen.
-
De panelen zijn bestand tegen de ontworpen waterdruk zonder te vervormen of te bezwijken.
Onze GRP-watertankpanelen worden getest volgens relevante internationale normen zoals BS 7491 , SS 245 of projectspecificaties op maat.
Hydrostatische druktesten zijn een essentiële stap in het leveren van veilige, betrouwbare en duurzame wateropslagoplossingen aan onze klanten.
De hoogte van de watertank van GRP/FRP/SMC-panelen komt overeen met het gewicht van het betreffende paneel.
Hogere tanks vereisen sterkere panelen: Naarmate de tankhoogte toeneemt, neemt de waterdruk op de bodem toe. Om deze druk te weerstaan, worden dikkere en zwaardere panelen gebruikt op de lagere niveaus.
| Hoogte | Onderste paneel | Zijkant een | Zijde twee | Zijde drie | Zijde vier | Zijde vijf | dak |
|---|---|---|---|---|---|---|---|
| 1000 mm | 15 kg | 12.5 kg | 10.5 kg | ||||
| 1500 mm | 16 kg | 15 kg | 10.5 kg
(1×0.5 m half paneel) |
10.5 kg | |||
| 2000 mm | 17.5 kg | 15 kg | 12.5 kg | 10.5 kg | |||
| 2500 mm | 19 kg | 16 kg | 15 kg | 10.5 kg
(1×0.5 m half paneel) |
10.5 kg | ||
| 3000 mm | 21.5 kg | 18 kg | 15 kg | 12.5 kg | 10.5 kg | ||
| 3500 mm | 23 kg | 21 kg | 18 kg | 15 kg |
10.5 kg (1×0.5 m half paneel) |
10.5 kg | |
| 4000 mm | 25 kg | 24 kg | 18 kg | 15 kg | 12.5 kg | 10.5 kg | |
| 4500 mm | 29 kg | 27 kg | 23 kg |
12.5 kg (1×0.5 m half paneel) |
15 kg | 12.5 kg | 10.5 kg |
| 5000 mm | 29 kg | 27 kg | 23 kg | 18 kg | 15 kg | 12.5 kg | 10.5 kg |
Prestaties van GRP/FRP/SMC-panelen in Korea
| Kenmerken | Prestaties van GRP-panelen | Geaccepteerde criteria |
|---|---|---|
| Treksterkte (MN/m²) | > 103 | >70 (minuut) |
| Buigsterkte (MN/m²) | > 191 | > 100 (minuut) |
| Elasticiteitsmodulus in bocht (MN/m²) | > 12260 | > 6000 (minuut) |
| Glasgehalte (%) | > 33 | > 25 (minuut) |
| Barcol-hardheid | 57 | >30 (minuut) |
| Waterabsorptie (%) | 0.1 | 0.5 (max) |
WRAS-certificering – Gebaseerd op NSF-testresultaten
Dit product is getest volgens de NSF-normen en de testresultaten vormen de technische basis voor de WRAS-certificering, waarmee wordt gegarandeerd dat het voldoet aan de Britse regelgeving voor drinkwater.
WRAS-goedgekeurde GRP/FRP/SMC-paneelwatertank voor Korea
WRAS-certificering (Water Regulations Advisory Scheme) is een verplichte vereiste in het Verenigd Koninkrijk om ervoor te zorgen dat producten die in contact komen met drinkwater het water niet verontreinigen en voldoen aan de Water Supply (Water Fittings) Regulations . Voor FRP/GRP-watertanks (vezelversterkte kunststof) richt de WRAS-test zich hoofdzakelijk op de volgende gebieden:
Materiaalveiligheidstesten
Controleren of GVK-materialen (hars, glasvezel, lijm, etc.) geen schadelijke stoffen in het drinkwater vrijgeven.
De testen worden uitgevoerd volgens de BS 6920-norm voor niet-metalen materialen door een WRAS-erkend laboratorium.
Mechanische en structurele prestatietesten
Testen van de stabiliteit van de tank wanneer deze volledig gevuld is, op lekkage, scheur of vervorming.
Omvat statische druk- en duurzaamheidstests.
Oppervlakte- en reinigbaarheidstesten
Zorgt ervoor dat de binnenoppervlakken van de tank glad zijn, vrij van dode hoeken, eenvoudig schoon te maken en bacteriegroei voorkomen.
Oppervlakken mogen niet afbladderen, schilferen of scheuren.
Verouderingsweerstand
Beoordelen of de prestaties van het materiaal verslechteren of dat er schadelijke stoffen vrijkomen bij langdurige onderdompeling in water, hoge temperaturen of blootstelling aan UV-straling.
Migratietest (migratietest van niet-metalen materialen)
Wordt uitgevoerd door het materiaal onder specifieke tijd- en temperatuurcondities te laten weken om te controleren of er sprake is van overmatige migratie van chemische stoffen in het water.
Evalueert parameters zoals geur, smaak, kleur en toxiciteit.
Wat kan Huili voor uw watertankoplossing betekenen?
Wij bieden u een gratis tekening van de watertank aan ter referentie. Deze tekening vergroot uw inzicht in de watertank.
De panelen worden op pallets verpakt en de hoeken worden beschermd door een hoekprofiel van hard papier om beschadiging van de hoeken te voorkomen.
Multiplex koffer voor accessoires, zodat alle items gemakkelijk te onderscheiden zijn.
Thermische polyurethaanschuimisolatiepanelen voor modulaire watertanks van vezelversterkte kunststof (FRP) of glasvezelversterkte kunststof (GRP).
Drie standaard kleuropties, aangepaste kleuren zijn op aanvraag verkrijgbaar.
Onze thermische isolatiepanelen worden geproduceerd uit standaard FRP/GRP-watertankpanelen. Op elk paneel wordt polyurethaanschuim aangebracht, dat uitzet en een doorlopende isolatielaag vormt. Vervolgens wordt een buitenbekleding aangebracht om het schuim te omsluiten en te beschermen. Deze componenten worden samengevoegd tot één geïntegreerd, geïsoleerd tankpaneel.
De voltooide paneelconstructie beperkt de warmte-uitwisseling tussen het opgeslagen water en de omgeving, waardoor de watertemperatuur onder verschillende weersomstandigheden constanter blijft.
In warme klimaten vertraagt de isolatie de warmteabsorptie door fel zonlicht en hoge buitentemperaturen. In koude klimaten vermindert het warmteverlies en helpt het de effecten van lage temperaturen en mogelijke vriesomstandigheden te beperken.
Deze geïsoleerde panelen kunnen worden gebruikt voor FRP/GRP-watertanks binnen, buiten en op daken, en zijn geschikt voor tropische, warme, koude en wisselvallige klimaten.
Voor de buitenbekleding zijn drie standaardkleuren beschikbaar. Op maat gemaakte kleuren zijn ook mogelijk, afhankelijk van het ontwerp van de tank, de omgeving of de specifieke eisen van het project.
Belangrijkste voordelen van FRP/GRP-isolatiepanelen voor watertanks
Geschikt voor zowel warme als koude klimaten.
Helpt voorkomen dat opgeslagen water te snel opwarmt.
Vermindert warmteoverdracht veroorzaakt door hoge omgevingstemperaturen.
Vermindert de impact van direct zonlicht op watertanks buiten.
Minimaliseert warmteverlies bij koud weer.
Helpt het risico op bevriezing in koude omgevingen te verminderen.
Zorgt voor een stabielere watertemperatuur.
Biedt extra bescherming aan de buitenkant van de FRP-watertank.
Geschikt voor binnen-, buiten- en dakinstallaties.
Drie standaardkleuren beschikbaar
Aangepaste kleuren beschikbaar op aanvraag
Zorgt voor een strakke en professionele afwerking van de buitenkant.
Eenvoudig te installeren, inspecteren en onderhouden.
Lichtgrijs isolatiepaneel
Donkergrijs isolatiepaneel
Wit isolatiepaneel
Koreaanse GRP/FRP/SMC paneelwatertank
Presentatie van 12-draaibare Koreaanse GRP-watertank – Complex op maat gemaakt ontwerp voor Singapore-project
Dit project omvat een uniek complexe modulaire watertank van GRP (glasvezelversterkte kunststof) met twaalf bochten , ontworpen en geïnstalleerd door Huili voor een faciliteit in Singapore. De ingewikkelde lay-out vereiste geavanceerde technische oplossingen om de beperkte ruimte te benutten en tegelijkertijd de volledige functionaliteit en structurele integriteit te waarborgen. Deze casus illustreert de expertise van Huili in het leveren van zeer op maat gemaakte GRP-watertanks van het Koreaanse type voor veeleisende omgevingen.
Als u ook interesse heeft in een GRP-watertank van het Koreaanse type, kunt u mij een e-mail sturen naar [email protected] of een bericht sturen via WhatsApp: +8618505343912
Demonstratie van Huili's mogelijkheden in grote en hoge modulaire watertanks van GRP/FRP/SMC-panelen uit Korea.
Huili heeft niet alleen ervaring met het ontwerpen en installeren van complexe multi-turning watertanks zoals het bovenstaande Singapore-project, maar ook met het leveren van grote en hoge tanks. De volgende twee projecten omvatten Korea GRP-paneelsectiewatertanks met een capaciteit van meer dan 1000 kubieke meter en een hoogte van 5 meter.
Traditionele GRP/FRP/SMC paneelwatertank (Nationale norm 12S101) (optioneel).
Wij maken twee soorten GVK-watertanks, één met een bovengrens voor Koreaanse GVK-watertanks (SS245-norm) en één met een ondergrens voor traditionele GVK-watertanks (nationale norm 12S101).
Hieronder vindt u projecten van onze nationale standaard GVK-watertanks.
Als u ook geïnteresseerd bent in GRP-watertanks volgens de nationale norm, kunt u mij een e-mail sturen naar [email protected] of een bericht sturen via WhatsApp: +8618505343912
Verhoogde (bovenliggende) GRP/FRP/SMC-paneelwatertank versus GRP/FRP/SMC-paneelwatertank op de grond
Afhankelijk van de installatiepositie kunnen GVK-paneelwatertanks (ook wel FRP-watertank of SMC-watertank genoemd) worden onderverdeeld in verhoogde (of bovengrondse) watertanks en grondwatertanks (of op de grond). Hier volgt een gedetailleerde beschrijving van elk type:

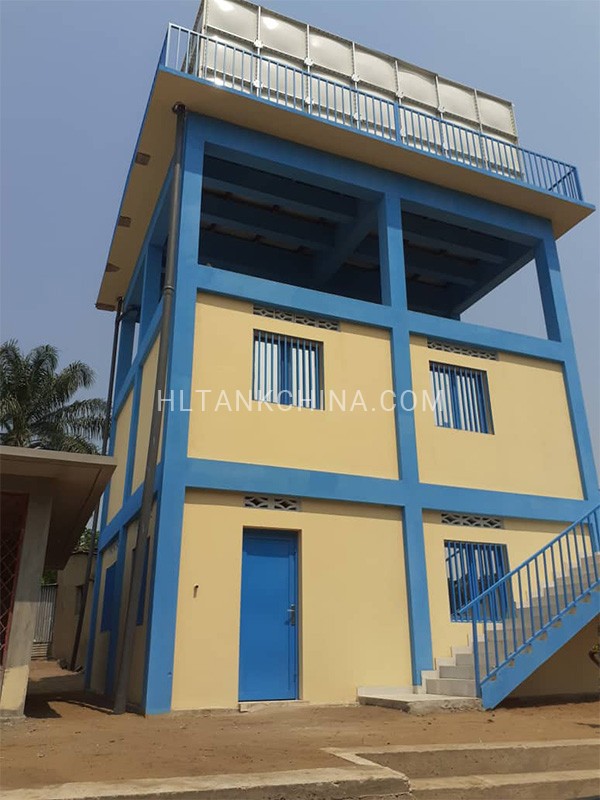

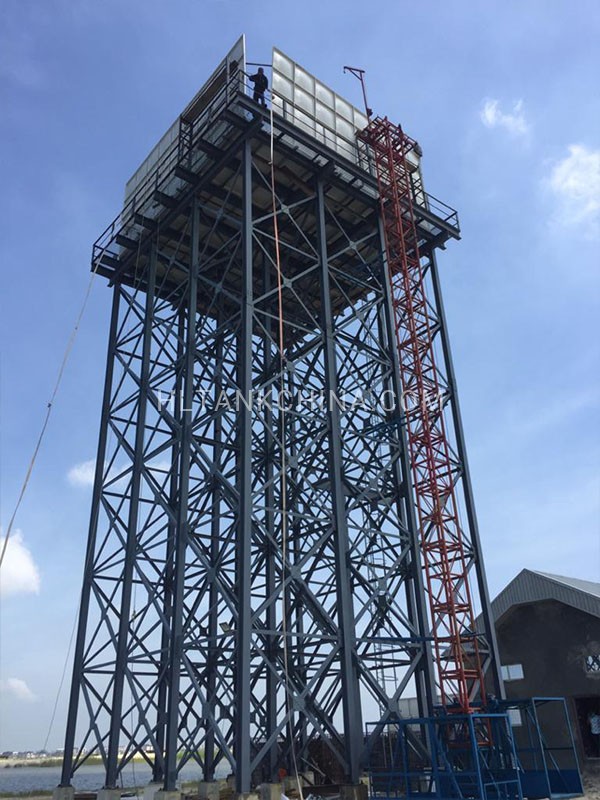

Verhoogde GRP-watertank (bovenliggende GRP-watertank)
Installatiepositie: Geïnstalleerd op hoogte, meestal bovenop een toren, stalen steunconstructie of dak van een gebouw.
Doel:
Zorgt voor een zwaartekrachtgestuurde watervoorziening, waardoor er niet continu gepompt hoeft te worden.
Zorgt voor een stabiele waterdruk voor residentiële, commerciële en industriële toepassingen.
Wordt veel gebruikt in gemeentelijke waterleidingsystemen, hoogbouw, landbouwirrigatie en brandbestrijdingssystemen.
Structurele eigenschappen:
Er zijn sterke ondersteunende constructies (torens van beton of staal) nodig om het gewicht van de gevulde tank te dragen.
De tank is vaak voorzien van corrosiebestendige coatings om blootstelling aan de buitenlucht te weerstaan.
Kan in modulaire paneelvorm worden geconstrueerd voor eenvoudig transport en montage.
Voordelen:
Energiezuinig: maakt gebruik van zwaartekracht in plaats van pompen.
Betrouwbare watervoorziening, zelfs tijdens stroomuitval.
Nadelen:
Hogere installatiekosten vanwege de noodzaak van een ondersteunende structuur.
Vereist structurele versterking ter bestendigheid tegen aardbevingen en wind.
Grondwatertank van glasvezelversterkt polyester (grondwatertank)
Installatiepositie: Direct op de grond of op een betonnen ondergrond/fundament.
Doel:
Gebruikt voor wateropslag in fabrieken, brandbeveiliging, landbouw en woonwijken.
Dient als reservewatervoorziening in geval van watertekorten of noodsituaties.
Structurele eigenschappen:
Meestal modulair en geassembleerd met gegalvaniseerde stalen panelen.
Vaak uitgerust met inlaat-, uitlaat-, overloop- en afvoerbuizen voor efficiënt waterbeheer.
Kan in verschillende maten en vormen worden aangepast aan de beschikbare ruimte.
Voordelen:
Eenvoudigere installatie met lagere structurele vereisten.
Schaalbaar: Kan worden uitgebreid door meer panelen toe te voegen.
Nadelen:
Er is een pomp nodig om water onder hogere druk te verspreiden.
Neemt meer ruimte in beslag, wat in stedelijke gebieden mogelijk niet ideaal is.
Samenvatting van de vergelijking
| Kenmerk | Verhoogde GRP-watertank | Grond GRP Watertank |
|---|---|---|
| Montage | Geïnstalleerd op stalen torens of betonnen steunen | Geplaatst op een betonnen fundering of in de grond verankerd |
| Water voorraad | Zwaartekracht-gevoed systeem, vermindert de behoefte aan pompen | Vereist pompen voor waterdistributie |
| Onderhoud | Moeilijker vanwege de hoogte, steiger nodig | Gemakkelijke toegang voor reiniging en inspectie |
| Initiële kosten | Hoger, dankzij ondersteunende structuur | Lager, geen verhoging nodig |
| Kosten van de operatie | Lager op lange termijn (maakt gebruik van zwaartekracht) | Hoger door continue pompwerking |
| Typische toepassingen | Watervoorziening op het platteland, landbouwirrigatie, reservegebruik | Stedelijke watersystemen, woongebouwen, fabrieken |
Gerelateerde watertankproducten
Blijf met ons in contact
